Гидроабразивная резка металла на станке с ЧПУ точность и экономия материала

Гидроабразивная резка металла на станке с ЧПУ: где точность встречается с экономией

Когда наш клиент из машиностроения впервые принес чертеж сложной шестерни с внутренними пазами толщиной 120 мм, мы столкнулись с классической дилеммой. Плазменная резка оставляла наплывы и зону термического влияния, требующие долгой доводки. Лазер на такой толщине просто не справлялся. Решением стала гидроабразивная резка металла на станке с ЧПУ. Этот метод не просто разрезал заготовку — он сделал это с холодной, почти хирургической точностью, сохранив структуру материала и сведя отходы к минимуму. Именно этот баланс между бескомпромиссной точностью и рациональным использованием материала делает технологию незаменимой для современного производства.

Принцип работы: сила воды, умноженная на абразив

Забудьте о тепле. Ключевое отличие гидроабразивной резки — холодный режущий процесс. Вода под экстремальным давлением до 6000 бар фокусируется в тончайшую струю диаметром около 0,8-1,2 мм. На выходе из сопла в струю вводится гранатовый абразив. Миллиарды микроскопических твердых частиц превращают воду в режущий инструмент, способный справиться с титаном, алюминием, латунью или композитами. Станок с ЧПУ управляет движением режущей головки по осям X, Y и, часто, Z с точностью до ±0,1 мм, повторяя сложнейшие контуры.

На практике это означает отсутствие зоны термического влияния. Край остается идеально ровным, без оплавлений, окалины или изменения физических свойств металла по кромке. Мы часто видим, как после гидроабразивной резки детали сразу отправляются на сварку или финишную обработку, минуя этап зачистки. Это прямая экономия времени и ресурсов.

Точность как основа экономии материала

Некоторые могут подумать, что высокая точность — это лишь вопрос качества, а экономия достигается другими методами. Однако в реальном производстве эти понятия неразделимы. Точность гидроабразивного станка с ЧПУ позволяет использовать продвинутое гнездование (нестинг).

Специальное программное обеспечение автоматически раскладывает детали на листе металла, как части сложного пазла, минимизируя промежутки. Поскольку струя режет с минимальной шириной реза (kerf) и не деформирует материал, контуры можно располагать вплотную друг к другу. Мы наблюдали, как грамотное гнездование повышает коэффициент использования материала на 15-25% по сравнению с ручной разметкой или менее точными методами резки. Для дорогих сплавов, таких как нержавеющая сталь или инконель, это превращается в существенную финансовую выгоду за каждый лист.

• Минимальная ширина реза: Позволяет вырезать более мелкие детали и сокращает потери металла в стружку.
• Отсутствие термической деформации: Лист не «ведет», края остаются ровными, что исключает брак из-за геометрических искажений.
• Возможность старта реза изнутри: Технология позволяет начинать резку с предварительно просверленного отверстия, что сохраняет внешний контур заготовки нетронутым и пригодным для других деталей.

Где гидроабразивная резка становится безальтернативным выбором

Универсальность технологии раскрывается в сложных задачах. Лазер может быть быстрее на тонком листе, плазма — дешевле на толстом черном металле, но есть ниши, где гидроабразивная резка не имеет конкурентов.

Первый сценарий — комбинированные материалы. Представьте сэндвич-панель из разнородных металлов или металл с покрытием. Тепловые методы нарушат структуру слоев, а водяная струя аккуратно разделит их, не отслаивая и не сплавляя между собой.

Второй сценарий — толстостенные заготовки. Гидроабразивная резка уверенно обрабатывает сталь толщиной до 200 мм и более. При этом качество кромки и точность на всей глубине реза остаются стабильными, чего невозможно достичь плазмой.

Третий, часто упускаемый из виду аспект — экологичность и безопасность. В процессе не образуются токсичные газы или опасные пары, нет вредного УФ-излучения, как при лазерной резке. Это упрощает требования к вентиляции и делает рабочее пространство безопаснее. Данные о безопасности процессов с использованием воды под высоким давлением подтверждаются исследованиями профильных институтов Источник: Росстандарт (актуальные стандарты).

Практические аспекты: на что смотреть при выборе и эксплуатации

Чтобы извлечь максимум пользы из технологии, нужно понимать ее параметры и требования. Скорость резки зависит от толщины и типа материала. Резка 10-мм нержавеющей стали будет в разы медленнее, чем резка 10-мм алюминия. Ключевой вопрос для экономики — правильный подбор абразива и его рециркуляция. Современные системы позволяют повторно использовать часть гранатового песка, снижая эксплуатационные затраты.

Важный момент — конусность реза. Идеально вертикальный край — это удел тонких материалов. С увеличением толщины появляется небольшая конусность (обычно 0.5-1 градус). Однако современные станки с ЧПУ высокого класса используют системы автоматического наклона режущей головки (так называемый Axial Tilt или 5-осевая компенсация), чтобы скорректировать этот эффект и получить абсолютно перпендикулярные кромки даже на большой толщине.

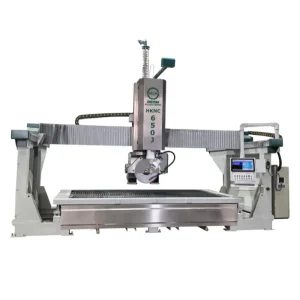

Что касается выбора оборудования, то здесь стоит ориентироваться на проверенных производителей с развитой сервисной сетью. Например, компания ООО “Фуцзянь Цзинъян Интеллиджент Эквипмент Мануфэкчуринг”, специализирующаяся на разработке и производстве высокоточного интеллектуального оборудования, в том числе и современных водоструйных резаков высокого давления. Их подход, основанный на глубокой интеграции точной механики, ЧПУ-управления и интеллектуальных систем контроля, обеспечивает оборудованию стабильную точность и надежность, необходимые для реализации всех преимуществ гидроабразивной технологии. При выборе стоит обращать внимание на надежность насоса высокого давления (интенсификатор или прямой привод), жесткость и точность портальной системы, а также уровень программного обеспечения для управления и гнездования.

Взгляд в будущее: интеллектуальная резка

Гидроабразивная резка не стоит на месте. Мы видим тренд на глубокую интеграцию в цифровые производственные цепочки. Станки становятся «умнее»: датчики в реальном времени контролируют давление, расход абразива и износ сопла, автоматически внося коррективы для стабильного качества. Прогнозное обслуживание на основе данных предотвращает простои. Именно в этом направлении — создание интеллектуального оборудования с высокой степенью автоматизации — работают передовые производители, такие как упомянутая компания, чьи решения для обработки камня и металла обеспечивают комплексный подход к повышению эффективности производства.

Итог прост. Гидроабразивная резка металла на станке с ЧПУ — это не просто альтернативный метод раскроя. Это стратегический инструмент для производства, где ценят качество, сложные материалы и рациональное использование каждого грамма сырья. Она превращает ограничения других технологий в свою главную силу, предлагая ту самую «холодную» точность, которая приносит реальную, измеримую экономию. Когда следующий проект потребует невозможного от стандартных методов, вспомните о силе воды и абразива.
